電爐內(nèi)襯耐火磚的砌筑通常需要用到重質(zhì)耐火磚和輕質(zhì)耐火磚，輕質(zhì)耐火磚主要是用在保溫層，可以有效的蓄熱和減少爐墻外散的熱量，輕質(zhì)耐火磚的種類比較多，我們來看下電爐用哪種輕質(zhì)耐火磚。
用粘土熟料燒制輕質(zhì)耐火粘土磚，磚的體積密度應(yīng)不大于0.4~1.3g/cm3，主要性能指標見表1。
| 項目 | PNG-1.3 | PNG-1.0 | PNG0.8 | PNG-0.5 | PNG-0.3 |
| Al2O3%≥ | 42 | 42 | 42 | 40 | 40 |
| 體積密度 g/cm3≤ | 1.3 | 1 | 0.8 | 0.5 | 0.3 |
| 常溫耐壓強度Mpa≥ | 8 | 6 | 4 | 2 | 1 |
| 重?zé)€變化不大于2%的試驗溫度℃ | 1400 | 1350 | 1250 | 1150 | 1100 |
| 導(dǎo)熱系數(shù)W/m.k | 0.55 | 0.4 | 0.35 | 0.25 | 0.18 |
輕型粘土耐火磚主要用于熱處理爐的內(nèi)襯，也可以作為爐子的高溫絕緣材料。它的缺點是氣孔率大，耐磨性差，荷重軟化開始溫度只有1100℃左右，熱穩(wěn)定性差，耐火性接近粘土磚。

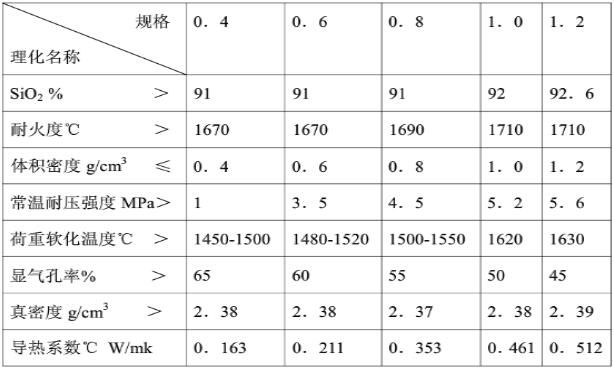

輕質(zhì)耐火硅磚用于砌體溫度不超過1550℃，二次磚用于保溫保溫。輕型耐火硅磚主要性能指標見表2。
輕質(zhì)耐火硅磚具有較高的承載軟化溫度(約1600℃)，高溫時剩余膨脹率小于0.2%，廣泛用于爐頂、爐墻等部位。
輕質(zhì)耐火鋁磚的體積密度在0.4~1.0g/cm3之間。可用于與火焰直接接觸的部位，但不宜與氣流高度沖蝕或高溫熔化部位直接接觸。用于保溫，密度小，使用溫度不能超過1450℃，輕質(zhì)高鋁磚適用于砌筑各種高溫爐窯、電爐及保溫隔熱材料。
| 名稱 | 粘土質(zhì) | 高鋁質(zhì) | |||||
| NG-0.5 | NG-0.6 | NG-0.8 | NG-1.0 | LG-0.6 | LG-0.8 | LG-1.0 | |
| 體積密度(g/cm3) | 0.5 | 0.6 | 0.8 | 1.0 | 0.6 | 0.8 | 1.0 |
| 常溫耐壓強度（MPa）≥ | 1.5 | 2.0 | 2.5 | 3.4 | 1.96 | 2.94 | 4.0 |
| 重?zé)€變化 1300℃×12h（％）≤ | 1250 0.5 |
1300 0.5 |
1350 0.5 |
1350 0.3 |
1350 0.5 |
1400 0.5 |
1450 0.5 |
| 導(dǎo)熱系數(shù) 平均溫度350±25℃（w/k·m） | 0.18 | 0.25 | 0.35 | 0.5 | 0.25 | 0.32 | 0.45 |
| 0.1MPa荷重軟化開始溫度（℃）≥ | 1160 | 1250 | 1280 | 1300 | 1300 | 1350 | 1380 |
| Al2o3(%)≥ | 35 | 40 | 42 | 42 | 50 | 52 | 52 |
| Fe2o3(%)≤ | 2.5 | 2.5 | 2.0 | 2.0 | 1.8 | 1.6 | 1.5 |
| 榮盛耐材使用溫度（℃） | 1150 | 1200 | 1280 | 1300 | 1300 | 1350 | 1380 |
表格3輕質(zhì)高耐火鋁磚主要性能指標
氧化鋁耐火空心球
| 項目 | 氧化鋁空心球 | 氧化鋯空心球 | Sialon結(jié)合Al2O3空心球磚 | |
| LKZ-88 | LKZ-98 | ZKZ-98 | — | |
| 使用溫度℃ | 1650 | 1800 | 2000～?2200 | 1600 |
| Al2O3?，?% ≥ | 88 | 99 | – | 70 |
| ZrO2?，?% ≥ | – | – | 9.8 | – |
| SiO2?，?% ≤ | – | 0.2 | 0.2 | – |
| Fe2O3?，?% ≤ | 0.3 | 0.15 | 0.2 | N≥5 |
| 體積密度 ，?g/cm | 1.30～1.45 | 1.40～1.65 | ≤ 3.0 | ≤ 1.5 |
| 常溫耐壓強度，MPa，≥ | 10 | 9 | 8 | 15 |
| 荷重軟化溫度，℃ （0.2MPa，0.6%）≥ |
1650 | 1700 | 1700 | 1700 |
| 重?zé)€變化率?% 1600℃×3hrs |
±0.3 | ±0.3 | ±0.2 | – |
| 熱膨脹系數(shù)，×10 （室溫，～1300℃） |
～8.0 | ～8.6 | – | 熱震穩(wěn)定性，次 （1100℃水冷）≥15 |
| 到熱系數(shù)，W/（m.K），≤ （平均溫度?800℃） |
0.9 | 1.0 | 0.5 | 1.1 |
| 應(yīng)用 | 用作石化工業(yè)炭黑爐的隔熱襯，陶瓷、耐火材料等高溫窯爐的內(nèi)襯。 | 用作石化工業(yè)炭黑爐的隔熱襯，氣化爐、造氣爐的隔熱襯及陶瓷、耐火材料等高溫窯爐的內(nèi)襯。 | 用于燒制硬質(zhì)、硬質(zhì)合金真空中頻高溫爐內(nèi)襯、隔熱層，也可用于其它2000～2200℃的高溫爐的內(nèi)襯 | 用作1400～1600℃陶瓷窯爐極其它高溫窯爐的熱面內(nèi)襯 |
伴隨著科學(xué)技術(shù)的發(fā)展，一些先進的耐火保溫材料不斷出現(xiàn)，如氧化鋁空心球等。氧化鋁耐火中空球體為粒狀體，也可在砌筑前加入適當?shù)恼辰Y(jié)劑成型。
